IC 패키지는 단순히 칩을 덮는 것이 아닙니다. 이 장치는 실리콘 다이를 지지하고, PCB에 연결하며, 스트레스와 습기로부터 보호하고, 열 조절에도 도움을 줍니다. 패키지 구조, 장착 방식, 단말기 유형은 크기, 배치, 조립에 영향을 미칩니다. 이 글에서는 IC 패키지 유형, 기능, 열 흐름 및 전기적 거동에 관한 정보를 제공합니다.
IC 패키지 개요
IC 패키지가 실리콘 다이를 고정하고 지지하며 인쇄회로기판에 연결됩니다. 이는 성능에 영향을 줄 수 있는 물리적 스트레스, 습기, 오염으로부터 다이를 보호합니다. 이 패키지는 칩과 회로 나머지 부분 사이에 안정적인 전기적 경로를 생성합니다. 또한, 다이에서 열을 멀리 이동시켜 장치가 안전한 온도 제한 내에서 작동할 수 있도록 돕습니다. 이러한 역할 때문에 IC 패키지는 물리적 보호뿐만 아니라 내구성, 전기적 안정성, 시스템 작동에도 영향을 미칩니다.
IC 패키지의 주요 내부 요소
• 실리콘 다이 - 주요 기능을 수행하는 전자 회로를 포함함
• 인터커넥트 - 다이와 패키지 단자 사이에 전력과 신호를 전달하는 와이어 본드 또는 범프
• 리드프레임 또는 기판 - 다이를 지지하고 단자로 전기 경로를 연결함
• 캡슐화 또는 몰드 컴파운드 - 내부 부품을 밀봉하고 물리적 및 환경적 스트레스로부터 보호합니다
주요 IC 패키지 계열
• 리드프레임 기반 IC 패키지 - 금속 리드프레임을 사용해 외부 리드를 형성하는 성형 플라스틱 패키지
• 기판 기반 IC 패키지 - 더 밀밀한 라우팅과 더 많은 핀 수를 지원하기 위해 적층 또는 세라믹 기판 위에 제작된 IC 패키지
• 웨이퍼 레벨 및 팬아웃 IC 패키지 - 웨이퍼 또는 패널 수준에서 크기를 줄이고 통합을 개선하기 위해 형성된 IC 패키지 기능
IC 패키지 장착 방식 (관통구멍 대 표면 장착)
스루홀 IC 패키지는 PCB에 뚫린 구멍을 통과하는 긴 리드를 가지고 있으며, 반대편에서 납땜됩니다. 이 스타일은 강한 물리적 연결을 만들지만, 보드 공간을 더 많이 차지하고 더 큰 레이아웃이 필요합니다.
표면 실장 IC 패키지는 PCB 패드 위에 직접 장착되어 구멍 없이 납땜됩니다. 이 스타일은 더 작은 패키지 크기, 더 촘촘한 배치, 그리고 대부분의 현대 생산에서 더 빠른 조립을 지원합니다.
IC 패키지 종단 유형
걸윙 리드
걸윙 리드가 IC 패키지 측면에서 바깥쪽으로 뻗어 있어 납땜 접합부가 가장자리를 따라 쉽게 보입니다. 이로 인해 검사가 더 간단해지고 납땜 접합 점검이 용이해집니다.
J-리드
J-리드는 IC 패키지 가장자리 아래쪽으로 안쪽으로 곡선을 이룹니다. 납땜 접합부는 눈에 띄지 않아 노출된 납 스타일에 비해 검사가 제한적입니다.
바텀 패드
바닥 패드는 IC 패키지 아래에 평평한 접점이 있어서 옆면에 있는 게 아니에요. 이로 인해 발자국 크기가 줄어들지만, 신뢰할 수 있는 접합부를 위해서는 정밀한 위치와 통제된 납땜이 필요합니다.
볼 어레이
볼 어레이는 IC 패키지 아래에 납땜 볼을 사용해 연결을 형성합니다. 이로 인해 작은 공간에서 많은 수의 연결을 지원하지만, 조립 후에는 접합부를 보기 어렵습니다.
IC 패키지 유형 및 기능
| IC 패키지 유형 | 구조 | 특징 |
|---|---|---|

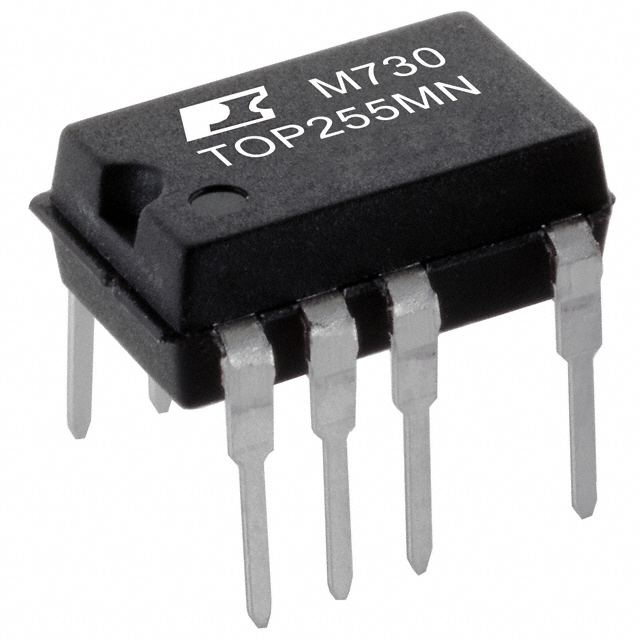

| DIP (듀얼 인라인 패키지) | 관통 구멍 | 더 큰 크기로 핀이 두 줄로 나뉘어 있어 배치와 다루기가 더 쉽습니다 |
| SOP / SOIC(소형 개요 패키지) | 표면 실장 | PCB 라우팅을 용이하게 하기 위해 측면에 리드가 있는 컴팩트 바디 |
| QFP (쿼드 플랫 패키지) | 미세 피치 SMT | 네 면의 핀은 평평한 형태로 더 많은 핀 수를 지지합니다 |
| QFN (쿼드 플랫 노리드) | 리드 없는 SMT | 작은 크기에 패드가 깔려 있어 열전달이 잘 됩니다 |
| BGA (볼 그리드 어레이) | 볼 그리드 배열 | 패키지 아래에 납땜 볼을 사용하며, 매우 높은 연결 밀도를 지원합니다 |
IC 패키지 치수 및 풋프린트 조건
• 본체 길이 및 너비 - IC 패키지 크기에 따라
• 리드, 패드, 볼 피치 - 전기 단자 간 간격
• 스탠드오프 높이 - IC 패키지와 PCB 표면 사이의 간격
• 열 전달을 위한 노출된 패드의 존재와 크기 - 열 전달을 위한 노출된 패드의 존재 및 크기
IC 패키지 열 성능 및 열 흐름
IC 패키지의 열 성능은 실리콘 다이에서 패키지 구조로, 그리고 PCB 및 주변 공기로 열이 얼마나 효율적으로 전달되는지에 달려 있습니다. 열이 제대로 빠져나가지 못하면 IC 패키지 온도가 상승하여 안정성이 떨어지고 작동 수명이 단축될 수 있습니다.
열 흐름은 패키지 재료, 내부 열 확산 경로, 노출된 써멀 패드 사용 여부에 의해 영향을 받습니다. PCB 구리도 역할을 하는데, IC 패키지에서 열을 빼앗는 데 도움을 줍니다.
일부 IC 패키지 스타일은 더 짧고 넓은 열 경로를 설계하여 보드 내 열전달을 개선합니다. 적절한 PCB 레이아웃을 사용하면 이 패키지들은 더 높은 전력 수준과 더 제어된 온도 상승을 지원할 수 있습니다.
IC 패키지 전기적 거동 및 기생 효과
모든 IC 패키지는 저항, 정전용량, 인덕턴스 등 원치 않는 작은 전기적 효과를 도입합니다. 이 신호들은 단자, 리드 구조, 내부 상호 연결 경로에서 옵니다. 이러한 기생 효과는 신호 스위칭을 느리게 하고, 잡음을 증가시키며, 고속 신호가 있는 회로에서 전력 안정성을 저하시킬 수 있습니다.
더 짧은 연결 경로와 잘 분포된 단자를 가진 IIC 패키지는 빠른 신호를 더 일관되게 처리하고 원치 않는 간섭을 줄이는 데 도움을 줍니다.
IC 패키지 조립 및 제조 한계
피치 및 납땜 페이스트 인쇄 한계
작은 피치 리드나 패드는 정확한 납땜 페이스트 인쇄와 정확한 배치 정렬이 필요합니다. 간격이 너무 좁으면 납땜 브리지가 형성되거나 접합부가 완전히 연결되지 않을 수 있습니다.
납땜 접합 검사 한계
측면에 보이는 IC 패키지 납땜 접합부는 점검하기 쉽습니다. 접합부가 패키지 아래에 있으면 점검이 제한되고 전문 도구가 필요할 수 있습니다.
하단 종단 패키지의 재작업 난이도
숨겨진 납땜 연결이 있는 IC 패키지는 접합부에 직접 접근할 수 없기 때문에 교체가 더 어렵습니다. 이로 인해 납 포장재에 비해 제거 및 재납땜이 더 어렵습니다.
IC 패키지의 시간에 따른 신뢰성
| 인자 | IC 패키지에 미치는 영향 |
|---|---|
| 열 사이클링 | 반복적인 가열과 냉각은 시간이 지남에 따라 납땜 접합부와 내부 연결부에 부담을 줄 수 있습니다 |
| 보드 플렉스 응력 | 굽힘이나 진동은 리드, 패드, 납땜 접합부에 압력을 가할 수 있습니다 |
| 재료 불일치 | 재료마다 팽창 속도가 다르기 때문에 IC 패키지와 PCB |
결론
IC 패키지는 칩의 연결 방식, 열 처리 방식, 그리고 시간이 지나도 신뢰성에 영향을 줍니다. 주요 차이점은 패키지 계열, 장착 방식, 그리고 걸윙, J-리드, 바텀 패드, 볼 어레이와 같은 종단 유형에서 나옵니다. 치수, 기생 효과, 조립 한계, 장기 응력 등도 중요합니다. 명확한 체크리스트는 전기, 열, 기계적 필요를 비교하는 데 도움이 됩니다.
자주 묻는 질문 [자주 묻는 질문]
IC 패키지와 실리콘 다이의 차이점은 무엇인가요?
실리콘 다이는 칩 회로입니다. IC 패키지는 다이를 고정하고 보호하며 PCB에 연결합니다.
IC 패키지 내 노출된 써멀 패드란 무엇인가요?
납땜 시 PCB에 열을 전달하는 패키지 아래에 있는 금속 패드입니다.
IC 패키지에서 MSL은 무엇을 의미하나요?
MSL(습도 민감도)은 리플로우 납땜 중 IC 패키지가 습기로 얼마나 쉽게 손상될 수 있는지를 보여줍니다.
IC 패키지 왜곡이란 무엇인가요?
휛기는 IC 패키지 본체가 휘어지는 현상으로, 납땜 접합부가 약하거나 고르지 않게 만들 수 있습니다.
IC 패키지에서 핀 1은 어떻게 표시되나요?
핀 1은 포장 본체에 점, 노치, 움푹 들어간 부분 또는 컷 코너로 표시됩니다.
피치와 PCB 트레이스 간격의 차이는 무엇인가요?
피치는 패키지 단자 사이의 간격입니다. PCB 트레이스 간격은 PCB 내 구리 트레이스 사이의 간격을 의미합니다.
