병렬 전원 공급 장치는 두 개 이상의 전원 공급 장치를 단일 부하에 연결하여 필요한 전류를 공유하는 것을 의미합니다. 이 방법은 단일 전원 공급원이 충분한 출력을 제공하지 못하거나 모듈식 확장이 필요할 때 사용됩니다. 시스템 동작은 전류 분배, 배선, 호환성, 고장 반응에 따라 달라집니다. 이 글에서는 작동, 장점, 설계 요인, 고장 및 응용 분야에 대한 정보를 제공합니다.
병렬 전원 공급 장치는 무엇을 의미하나요?

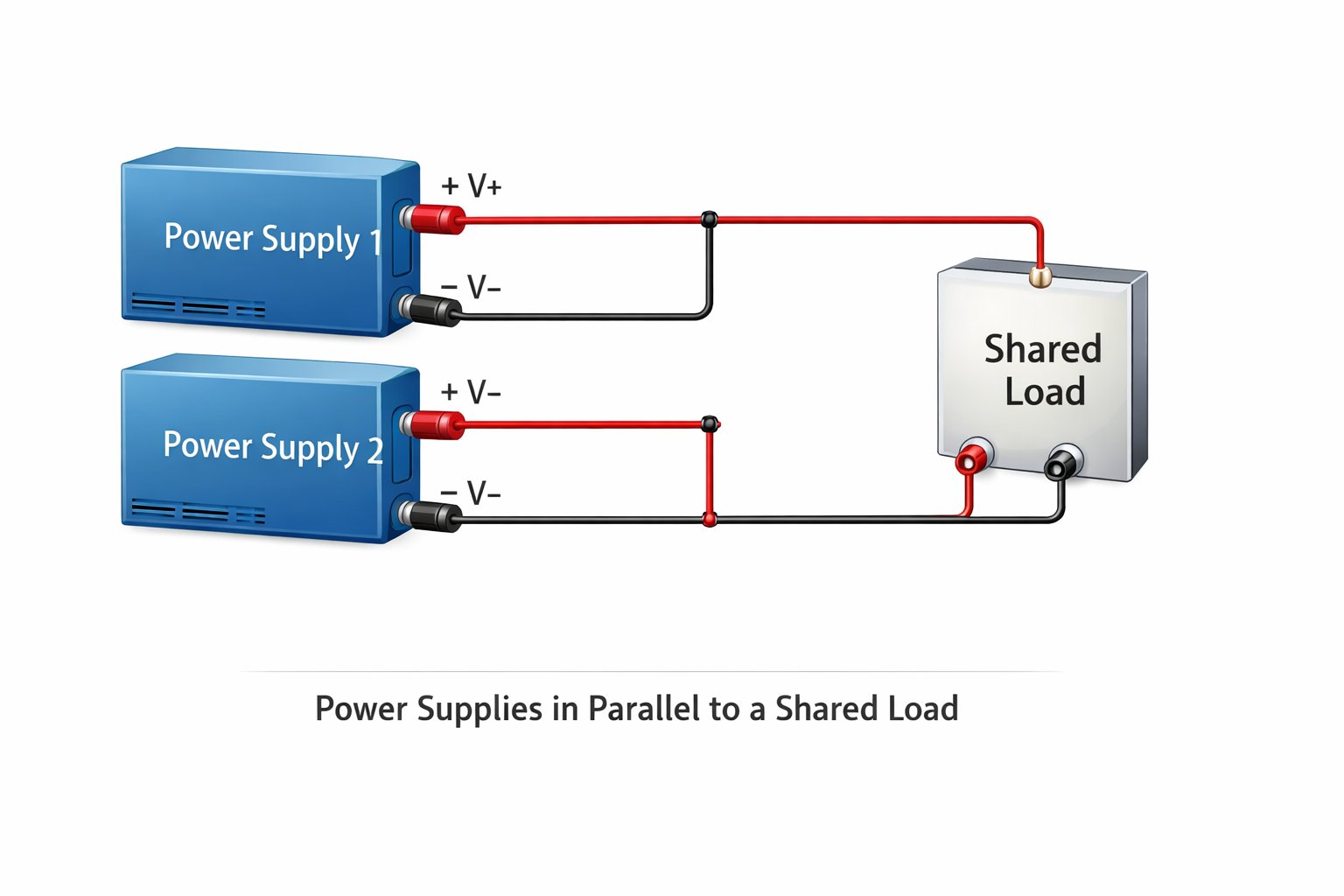

병렬 전원 공급 장치는 여러 전원 공급 장치를 공통 출력 버스에 연결하여 동일한 출력 전압으로 동작하고 동일한 부하에 전류를 공급하는 것을 의미합니다. 단일 전원 공급 장치가 전체 부하를 전달하는 대신, 부하를 두 개 이상의 유닛에 분산 할당합니다. 이 방법은 다음과 같은 경우에 사용됩니다:
• 한 전원은 필요한 전류를 감당하기에 충분하지 않다,
• 시스템은 모듈화된 전력 확장이 필요하다,

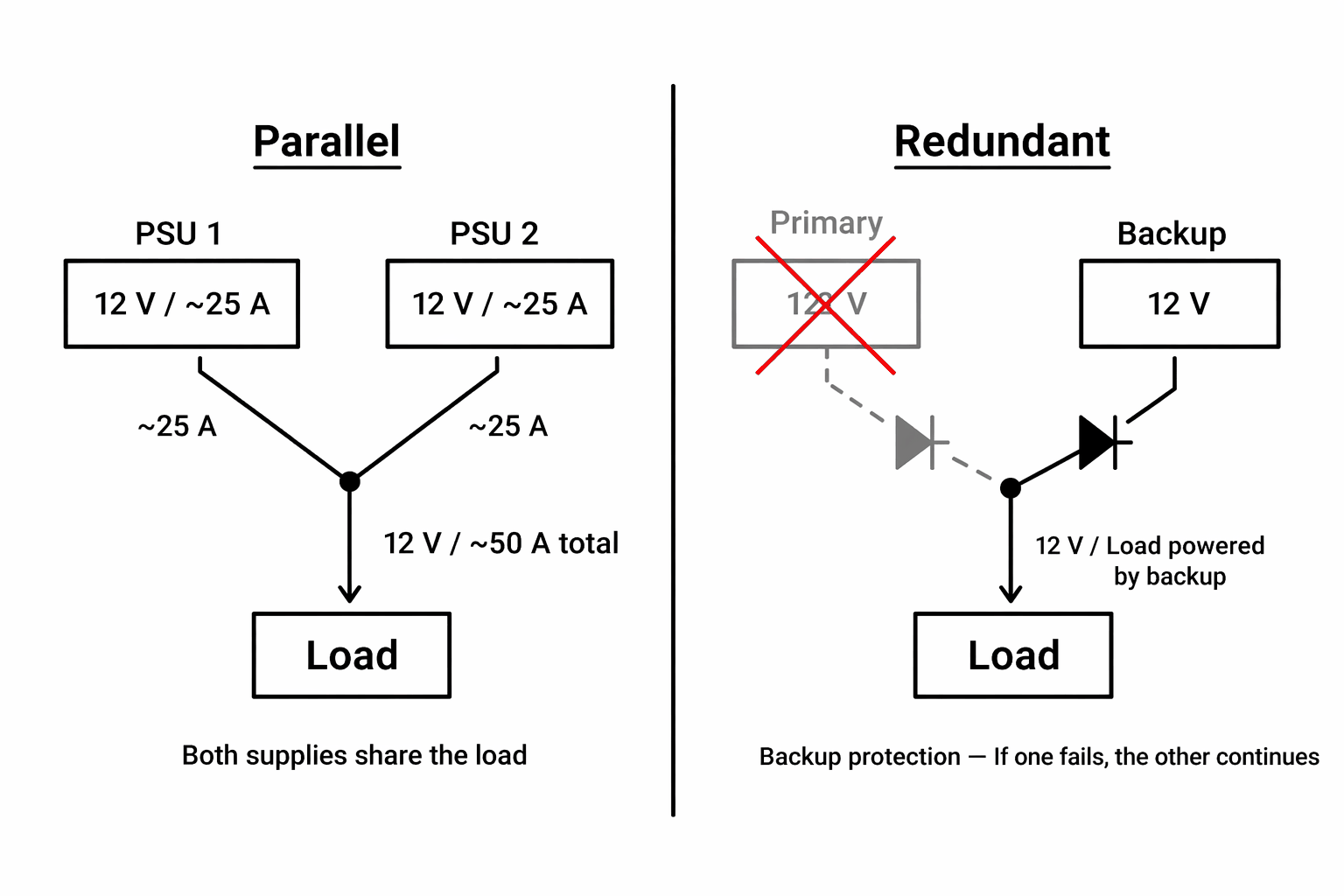

병렬 vs. 중복 전원 공급 장치
병렬 전원 공급 장치와 중복 전원 공급 장치는 관련이 있지만 같은 것은 아닙니다.
병렬 전력 시스템에서는 여러 전원이 함께 작동하여 부하에 전류를 공급합니다. 주요 목표는 총 출력 용량을 늘리거나 모듈식 확장을 지원하는 것입니다.
중복 전력 시스템에서는 한 전원이 고장 나도 작동을 유지하는 것이 목표입니다. 즉, 한 유닛에 고장이 발생한 후에도 시스템이 필요한 부하를 계속 지원해야 함을 의미합니다. 단순히 병렬로 더 많은 전원을 추가한다고 해서 자동으로 중복이 생기지는 않습니다.
주요 차이점
| 구성 | 주요 목적 | 정상 작동 | 실패 결과 |
|---|---|---|---|
| 병렬 | 사용 가능한 전류를 증가시키기 | 모든 유닛이 부하를 공유합니다 | 한 유닛이 고장 나면 시스템에 영향을 받을 수 있습니다 |
| 중복 | 운행 연속성 향상 | 부하를 분산하거나 여유를 두고 예약할 수 있음 | 시스템은 한 차례 고장 후에도 계속 작동됨 |
병렬 전원 공급 장치에서 전류 공유는 어떻게 작동하나요?

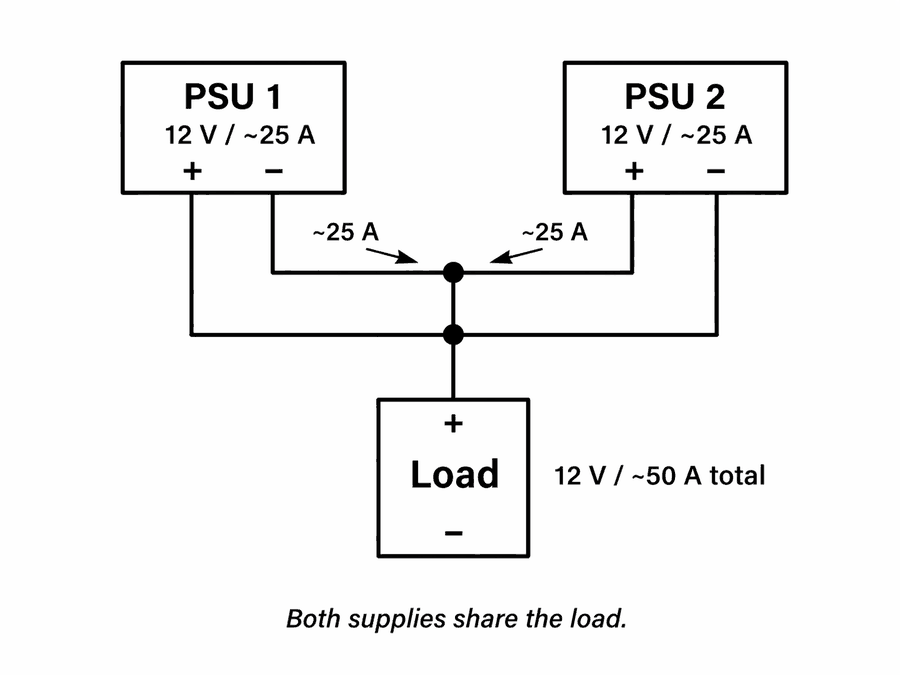

전원 공급 장치가 병렬로 연결될 경우, 출력은 동일한 양극과 음극 버스에 연결되어 부하가 그 공유 소스에서 전류를 끌어옵니다. 전체 부하 전류는 한 전원이 아닌 두 유닛에서 공급됩니다. 예를 들어, 25A 전원 두 개가 있는 12V 시스템에서, 공급원이 함께 작동하도록 설계되면 부하가 총 약 50A를 받을 수 있습니다.
실제로는 전류가 배선만으로 나누어지지 않습니다. 각 전원 공급원은 출력 전압 설정, 내부 제어 루프, 연결 저항에 따라 전류를 공급합니다. 약간 더 높은 출력 전압을 가진 장치는 처음에 다른 장치보다 더 많은 전류를 공급할 수 있습니다. 잘 설계된 병렬 시스템에서는 전류 공유 제어나 적절한 출력 매칭이 이 차이를 허용 가능한 범위 내에 유지하여 한 장치가 과도한 부하를 지지하지 않도록 합니다.

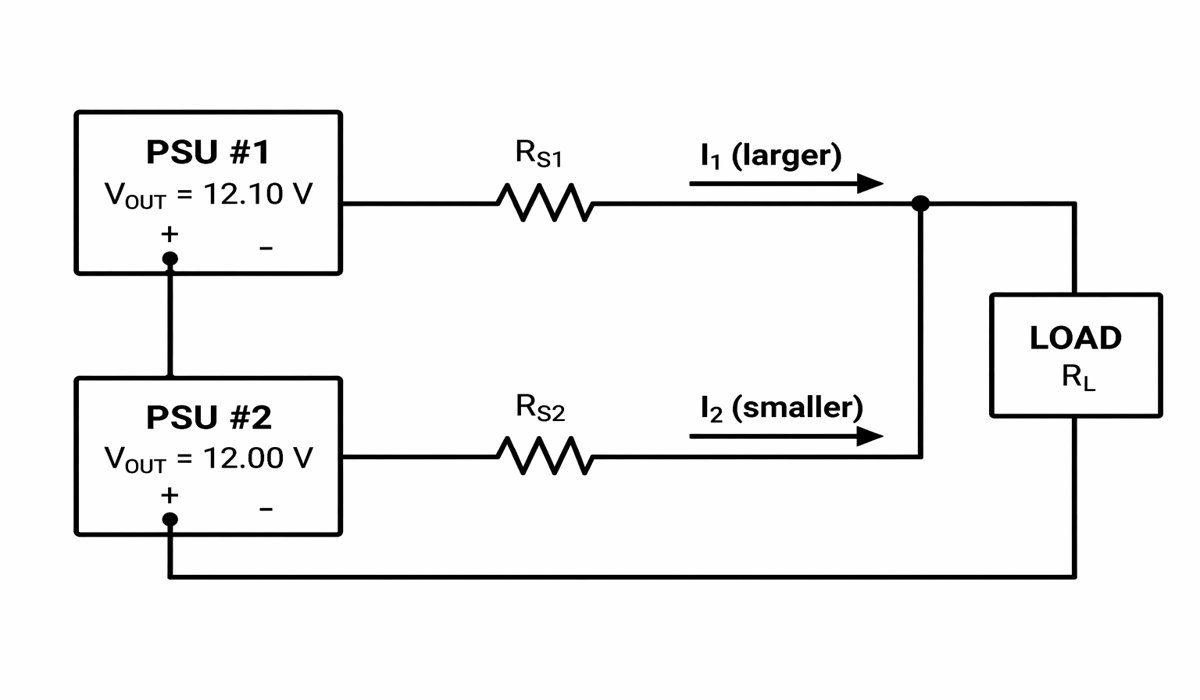

왜 현재 분배가 불균형해지는가?
전류 분배가 항상 균등하게 나누는 것은 아닙니다. 단위 간의 작은 차이조차도 한 전원이 다른 전원보다 더 많은 전류를 운반할 수 있습니다.
일반적인 원인은 다음과 같습니다:
• 약간의 출력 전압 차이,
• 내부 규제의 변동,
• 케이블 또는 트레이스 저항이 불균등한 경우,
• 커넥터 손실,
• 시작 또는 동적 부하 변경 시 불일치.
한 유닛의 출력 전압이 약간 높으면, 먼저 더 많은 전류를 공급하기 시작할 수 있습니다. 그렇게 되면 더 뜨겁게 작동하고 다른 유닛보다 더 큰 스트레스를 받을 수 있습니다.
그 결과, 불균일한 전류 분배는 과부하된 전원에 대한 열 스트레스를 증가시키고, 전체 효율을 저하시키며, 마모를 가속화하고, 특히 부하 변화 조건에서 시스템의 안정성을 떨어뜨릴 수 있습니다.

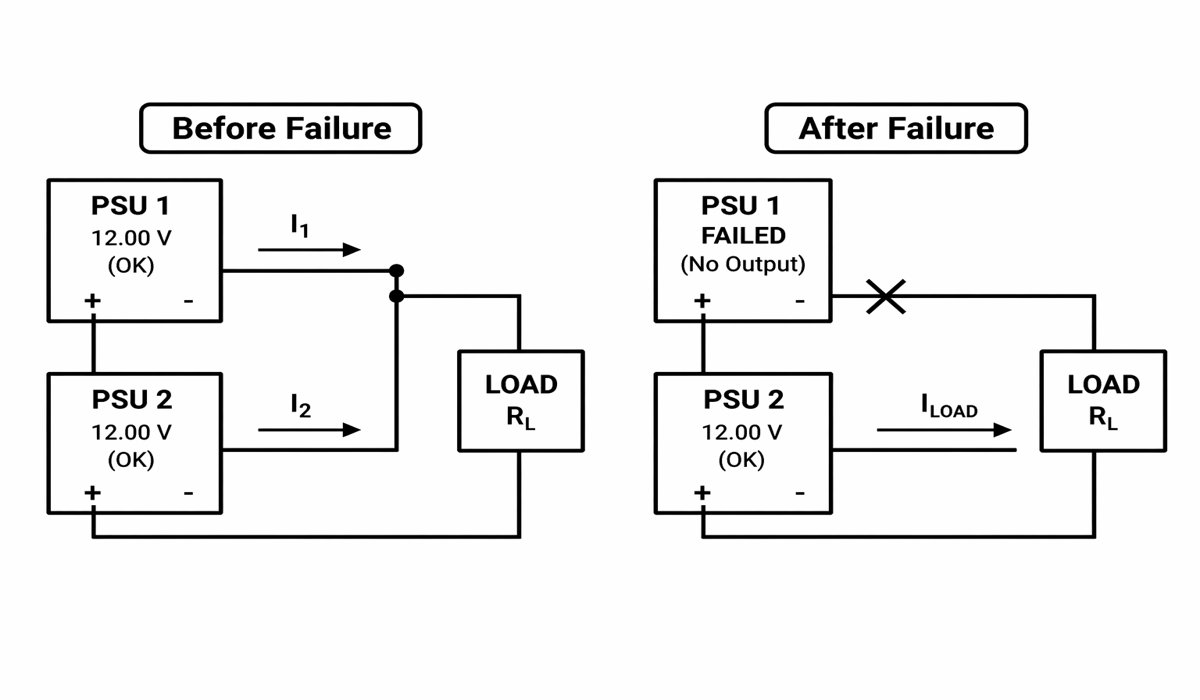

한 전원 공급 장치가 고장 나면 어떻게 되나요?
공급 실패 시에는 다음과 같은 문제가 발생할 수 있습니다:
• 현재 기여 중단,
• 공용 버스를 끌고 가라,
• 역전류 경로를 생성하고,
• 남은 보급품이 더 많은 짐을 떠맡도록 강제한다,
• 보호가 불안정할 경우 더 넓은 불안정성을 유발한다.
가능한 시스템 결과
| 고장 상태 | 가능한 영향 |
|---|---|
| 한 유닛이 전류 공급을 중단 | 나머지 유닛은 더 많은 부하를 운반해야 합니다 |
| 고장 난 유닛은 출력 버스를 끌어내리는 | 전체 시스템 출력이 교란될 수 있음 |
| 열악한 격리 | 단층이 그룹의 나머지 부분으로 퍼질 수 있다 |
| 남은 유닛에 의한 불균등한 흡수 | 열 및 전기적 스트레스 증가 |
| 중복 여유 없음 | 로드가 완전히 종료될 수 있음 |
결론
병렬 전원 공급 장치는 전류 용량을 늘리고 모듈식 설계를 지원하는 효과적인 방법이지만, 적절한 작동은 단순히 출력을 연결하는 것 이상의 것을 필요로 합니다. 성능은 균형 잡힌 전류 분배, 일치된 전원 특성, 적절한 배선, 신뢰할 수 있는 고장 격리에 달려 있습니다. 병렬 전력 시스템은 다양한 부하와 고장 조건에서 항상 단일 시스템으로 평가되어야 합니다.
자주 묻는 질문 [FAQ]
전원 공급 장치를 병렬로 연결하면 자동으로 신뢰성이 향상되나요?
아니요. 병렬 작동은 주로 사용 가능한 전류를 증가시킵니다. 한 유닛이 고장 난 후에도 남은 전원이 부하를 지지할 수 있고 적절한 절연이 이루어질 때만 신뢰성이 향상됩니다.
왜 모든 장치가 같은 정격을 가졌는데도 한 전원 공급 장치가 더 많은 전류를 운반할 수 있을까요?
전류 분배는 정격 출력 이상의 것에 의존하기 때문입니다. 출력 전압, 조절 거동, 배선 저항, 시작 응답의 작은 차이가 한 유닛이 다른 유닛보다 더 많은 부하를 받게 만들 수 있습니다.
병렬 전력 시스템은 왜 중복 전력 시스템과 같지 않은가?
병렬 운영은 출력 용량 증가에 집중하는 반면, 중복은 고장 이후에도 부하를 계속 유지하는 데 초점을 맞추기 때문입니다. 시스템이 진정한 중복성은 한 유닛이 고장 났을 때만 계속 작동할 수 있습니다.
병렬 전력 시스템에서 불균등한 전류 공유가 발생할 수 있는 문제는 무엇인가요?
한 전원에 과부하가 걸리거나, 열 스트레스를 증가시키거나, 효율을 저하시키거나, 마모를 가속화하거나, 시동, 부하 변화, 고장 상태 동안 시스템의 안정성을 떨어뜨릴 수 있습니다.
병렬 그룹에서 한 전원 공급 장치가 고장 나면 어떻게 되나요?
고장 난 장치는 전류 공급을 중단하고, 공통 버스를 끌어내리며, 역전류 경로를 만들어 남은 유닛들이 더 많은 부하를 감당하도록 강요할 수 있습니다. 적절한 절연이 없으면 고장이 시스템 전체에 영향을 미칠 수 있습니다.
